Tesisat Tasarımı

Tesisat planı, tıpkı mimari plan gibi akıllı çizgilerden ve ne ifade ettiğini bilen güçlü tasarım unsurlarından oluşur. Klavye veya fare seçenekleriyle tesisatı mimari plana yerleştirmek, belirli bir kattan diğer kata geçiş yapmak, tesisat bölümlerini belli bir yerden başka bir mahale kopyalamak, benzer birimlerin tesisatını otomatik olarak oluşturmak, tesisatı aynalamak gibi birçok işlem ZetaCAD ortamında daha önce hiç olmadığı kadar kolaydır. Öte yandan yerleşimi tamamlanmış ve tamamlanmakta olan bir tesisatta, mevcut bölümlerine her türlü müdahale imkânı vardır. Herhangi bir kattaki üst bakış görünümü, izometrik görünümü veya katı modeli otomatik olarak bakış noktasına göre kullanıcıya sağlanır. Tesisatın yerleştirilmesi işlemini kat planı veya izometrik modların herhangi birinde yapmak mümkündür.

Tesisatın bütün hesabı otomatik olarak yapılır ve tablolanır. Tesisatta yer alan dirsek, TE parçası veya haç ayrımı gibi parçalar otomatik olarak belirlenir ve hesaba katılır, birim ağzı veya yakıcı cihaz gibi tüketim unsurları sayesinde, ilgili debiler tesisatın tüm boru parçalarına mevcut teknik şartnamenin yük dağılım esasları kullanılarak dağıtılır. Doğalgaz projesinin en kritik unsuru olarak boru çapları, ZetaCAD’de en optimum şekilde hesaplanıp tasarlanabildiği gibi, isterse kullanıcı kendi çaplarını da tesisata girebilir. Tesisat yerleşimi tamamlandığında kritik hat tayini dahil, tesisatın tüm hesaplamaları ve tabloları otomatik olarak oluşmuş durumdadır, herhangi bir anda oluşan her bir hattın tüm hesaplanmış değerleri anlık olarak proje tasarımcısına gösterilir. Menfez, vana gibi birçok unsur zorunlu olarak gerektiği yerlerde sonradan proje tasarımcısının müdahalesine açık olarak otomatik bir şekilde tesisatta konumlandırılır. Bir tesisatta yer alma ihtimali olan tüm teknik parçalar hem gösterim esasları bakımından hem de hesap ve kontrolü etkileme esasları bakımından ZetaCAD’de yer alırlar ve tesisata istenildiği zaman istenilen yerde eklenebilirler.

Linye Hattı Tasarımı

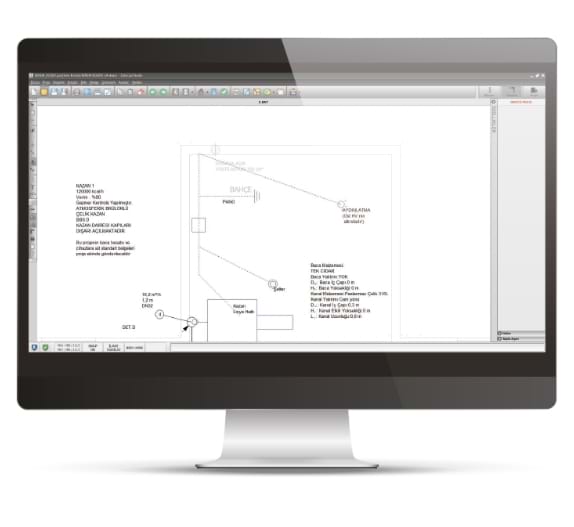

Kazan dairelerine aydınlatma ve enerji amaçlı olarak elektrik taşıyan ve hattın elektriksel olarak topraklanmasını sağlayan linye hatları, genelde standart bir yapıya sahip olsalar da, kazan dairelerinin tasarımında şartname uyumluluğu açısından detaylı bir şekilde gösterilmelidir. ZetaCAD linye hatlarının pratik bir şekilde tasarlanabilmesi için basit, hızlı ve güçlü linye hattı aracı sağlamaktadır. Linye hattı tasarımıyla kullanıcı, elektrik panosu, şalter, aydınlatma ve topraklama gibi unsurların yerini gösterip, elektrik hattından kazan brülörüne linye hattı bağlayabilir. ZetaCAD ilgili linye hattını proje tasarımında detaylı bir şekilde gösterdiği gibi hesabını ve akış şemasını otomatik olarak oluşturup form şeklinde gösterebilir. Öte yandan linye hattı ile ilgili şartname kuralları açısından, hattın her türlü durumunu kontrol ederek kullanıcıya raporlar.
